安徽远洋仪表电缆报价厂家：本文详细介绍高压电缆分支箱安装详细指南，高压电缆分支箱安装手册整理。本文包括了高压电缆分支箱的概述、高压电缆分支箱的适用场所、高压电缆分支箱的正常使用条件、高压电缆分支箱的型号含义、高压电缆分支箱的结构性能、只要参
远洋仪表电缆为大家带来“高压电缆分支箱安装指南”相关文章，公司为您提供“高压电缆分支箱安装指南”文中涉及的电缆技术参数资料。
高压电缆分支箱
安徽远洋高压电缆报价厂家：本文详细介绍高压电缆分支箱安装详细指南，高压电缆分支箱安装手册整理。本文包括了高压电缆分支箱的概述、高压电缆分支箱的适用场所、高压电缆分支箱的正常使用条件、高压电缆分支箱的型号含义、高压电缆分支箱的结构性能、只要参数、技术接线方案试验标准以及基本要求等相关分支箱指南。

高压电缆支箱电力系统10kV配网电缆化工程，济、靠、维护便接线式替代原配网架空线量支难题，电缆支箱 彻底解决问题，并且全绝缘、全密封特性线路故障率降低，配网电缆化工程首选设备。简单、便、灵联接组合式， 某场合，代替环网柜；必场合，埋或浸水，节省设备和电缆投资，提高供电靠性，广泛适用商业、工业园区及城市密集 区。电缆支箱按照结构形式和电缆接类式电缆支箱、欧式电缆支箱和带关电缆支箱三。

1、高压电缆支箱概述：

EY.DFW□-12型户外高压电缆接箱额定电压12kV,额定电流630A及户外高压电器设备，广泛用电力电缆联接和支。


2、高压电缆支箱适用场：

本产品广泛应用10kV及电力系统电缆联接和支。联接式简单、灵便、安全靠。箱体锈钢结构，坚固耐用。带电部全绝缘、全密封结构。采用防洪触摸型电缆，耐洪水侵泡，极提高供电靠性。
该产品广泛用城市工业区、住宅区、商业、矿区、机场、铁、风力电站、闭和钢铁、石油、化工、水泥等型企业及场合配电网。特别适合城市路电网改造工程，节省电气设备和电缆投资。提高供电靠性。


3、高压电缆支箱用条件：

3.1 海拔高度          2000 m
3.2 高环境温度      + 55 ℃
3.3 低环境温度      -40 ℃
3.4 照强度          0.1W/cm² （风速：0.5m/s）
3.5 温差        25K
3.6 户内相湿度：    平均值≤95%，月平均值≤90%
3.7 风速          35m/s(注：风速指离10m高度10min平均风速)
3.8 荷载              10mm覆冰和17.5m/s风速
3.9 耐震力        水平加速度0.2g；垂直加速度0.1g用。安全系数≥1.67。
3.10 系统额定频率：   50Hz
3.11 安装置         户外

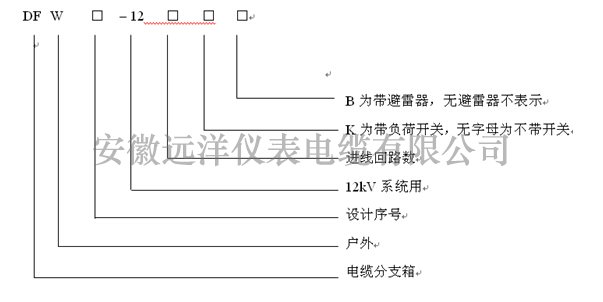

4、高压电缆支箱型号含义：

高压电缆<img data-cke-saved-src=

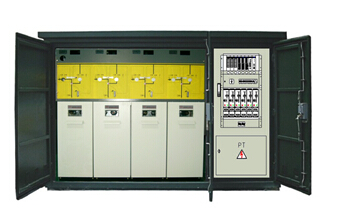

5、电缆支箱结构性特点

电缆接箱户外高压关设备，必须具备防雨、防锈、通风散热、防触电、防盗和安装维护便等功。
公司产户外电缆接箱，箱体侧部设百叶窗（内焊Φ1钢丝网）风口；箱体顶盖设风口，隐藏顶檐，顶盖空气夹层式双层结构；箱体底座设拆卸隔板、电缆口和通风孔，防止物入。形流空气，箱体具良隔热、通风、防雨效果。外表明显置喷涂醒目“高压危险”警告文字和警告符号。锁采用螺栓加挂锁防触电、防盗窃双重防护措施。箱内明显置装设电缆带电显示装置。
便线路维护、检修，提高运式灵性，减少线路停电，将负荷关相关电缆接附件连接带关电缆支箱。关直接断负荷电流，提高供电靠性。
全绝缘、全密封、全工况。影响主网运条件，实区域停电检修。
代替部环网柜，降低工程造价。
配置免维护SF6负荷关。
具备普通电缆接箱全部技术特点。

6、SF6三工负荷关

3状态：合闸、闸、接。
用SF6灭弧和绝缘介质。
负荷关内SF6气压0.04MPa（20℃）
负荷关机械寿命，30终密封和免维护
三工负荷关仅置合闸、闸、接三置任何，防止误操。负荷关接状态才入电缆室


7、EY.DFW□-12型户外高压电缆支箱主技术参数：

序号 称 单 技术求 投标响应值
1 额定电压Un kV 12 12
2 额定频率 Hz 50 50
3 额定电流 A 630 630
4 额定峰值耐受电流 kA 50 50
5 额定短耐受电流(效值) kA 20kA/3s 20kA/3s
6 额定短路持续 s
7 柜内设备外绝缘爬电比距 mm/kV ≥20 ≥20
8 接短耐受电流 kA 20kA/3s 20kA/3s
9 主路电阻 uΩ 140 ≥650
10 外壳防护等级   IP44 IP44
11 带负荷关
12 额定电流充电断电流 A 10 10
13 额定短耐受电流 KA 20 20
14 额定峰值耐受电流 KA 50 50
15 额定短路关合电流 KA 50 50
16 雷电冲击耐受电压 kV 75 75
17 SF6气体压力 （20℃） MPa 0.04 0.04
18 SF6气体泄漏率   <0.5%/ <0.5%/
19 电气寿命   30 30
20 机械寿命 1000 1000
21 带关
22 雷电冲击耐受电压 kV 75 75
23 主路额定短耐受电流 KA 20 20
24 主路额定峰值耐受电流 KA 50 50
25 1min工频耐压 KV 42 42
26 外壳防护等级   IP44 IP44

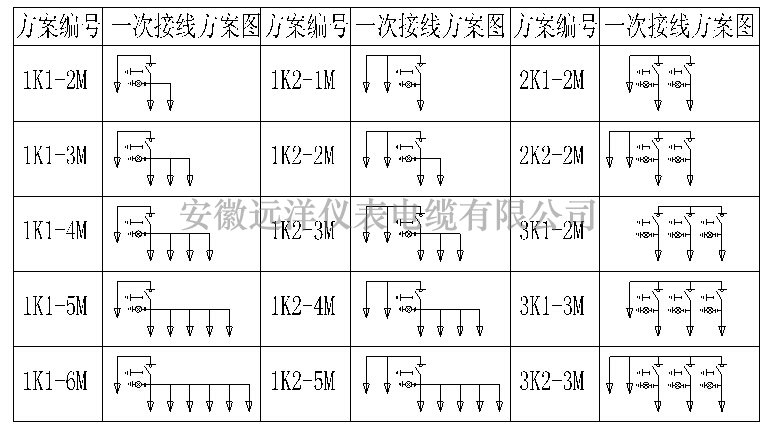

8、EY.DFW□-12F电缆支箱接线典型案

高压电缆<img data-cke-saved-src=
注：1、带SF6负荷关电缆支箱典型案,根据用户需案配置。
2、根据用户配置需，提供选件：避雷器、短路故障指示器、带电指示器、电/操机构、PT、CT等。

9、高压电缆支箱试验标准及求

根据新版IEC标准和标准（GB）试验。试验，必须遵循并执列附加求和IEC补充明。规定项目、试验,并且各项试验结果符合本技术规范书相应条款求。
10.1型式试验
10.1.1 绝缘试验：
a）雷电冲击耐压试验
b) 工频耐压试验
10.1.2 温升试验
温升试验须按GB/T 11022标准。
10.1.3 主路电阻测量
10.1.4主路和接路、热稳定试验
10.1.5防护等级检查
10.1.6内部燃弧试验
10.1.7震试验
10.2 厂试验
10.2.1根据GB3804、GB16926规定项目试验，提供工厂厂标准。
10.2.2 每附件制造厂内厂试验，试验项目：
a)结构检查
b)机械操和机械特性
c)主路工频耐压试验
d)控制路和辅助路耐压试验
e)主路电阻测量
10.3 场试验

“高压电缆支箱安装指南”全文内容。
