光电液位计

一、光电液位计产品概述

随着现代工业不断发展及自动化程度的不断提高,光依赖传统的物位仪表对其物位高度测量已远远不能满足其测量要求和精度,如现在所采用的磁翻板液位计、光纤液位计、浮球液位计、电动浮筒界面液位计、玻璃板液位计、压力式液位计等,这类仪表往往其结构及测量原理的局限性导致使用寿命短、测量精度不高、夜间读数不方便等众多缺点,导致其测量领域测量误差大及维护费用高,特别是现场标尺远距离显示更是困扰现场操作人员的一个难题。远洋集团工程技术人员在分析上述各类仪表特性原理及现场缺点,走访听取多家工程技术专工及现场操作人员的意见和建议,开发生产出自动化领域空白的智能光电物位计,它能集测量、远传、控制、现场光电显示与一体的全功能测量仪表,在测量高温物料、腐蚀性液体采用独到的测量技术手法,回避了老式测量仪表的缺陷,使得其测量寿命延长五到十倍, 特别是现场光电物位高度显示更是大受现场操作人员的喜爱和赞赏,它能够在夜间五十米之外就能够读出料仓 及液罐里面的物位高度,使此领域的测量精度大大提高,维护费用降到较低点,操作运行方便快捷。

二、光电液位计与磁翻板液位计性能优势

基于对磁翻板液位计的了解,其较致命的弱点有:
⑴、    测量误差大,由于浮球内置磁环位置等因素导致实际界面和翻板显示误差较大。
⑵、    浮漂卡涩和翻板不灵活,由于被测介质较脏等因素易在测量筒和浮漂上结垢,影响浮漂运动造成误指示,事故时水位变化大,翻板不能跟随变化,无法确认实际水位。⑶、    高温退磁,不能保证仪表寿命。
⑷、    夜间不能直接读取界面高度。
⑸、    测量时滞较长,不能及时反应锅炉水位变化,测量信号调节质量差。
⑹、尤其在环境烟尘大、含有微细铁屑的钢铁行业,如果采用磁翻板液位计,由于磁吸附作用,微细铁屑
把磁翻板的红、绿颜色覆盖,无法观察液位。
智能光电液位计特殊性能及优势:
⑴、测量精度不受压力温度所影响,测量精度可达0.5%。
⑵、抗强腐蚀性能强。
⑶、无退磁现象,使用寿命长,可达到磁翻板的五倍以上。
⑷、现场物位高度采用光电直读,无论是白天还是黑夜都可读取。
⑸、抗各种粘连物料。
⑹、测量系统和光电显示系统完全隔离,密封性能好,可测量高温介质。
⑺、可任意调整显示系统角度。

三、光电液位计主要技术参数:

供     电:   24VDC   10~50W
测量范围:   0~10米
分 辨 率:  测量系统0.5mm   光电显示10mm 介质温度:   360℃
环境温度:   -20℃~65℃
工作压力:   0~15Mpa
线     性:   0.05%
输     出:   4~20mA
现场显示:  特亮红绿光电
防护等级:  IP65
防暴等级:  ExdⅡ

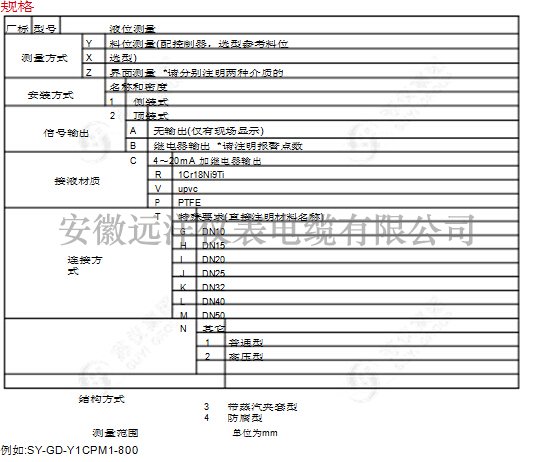

四、光电液位计规格型号

光电液位计规格型号

五、光电液位计结构与原理

根据现代工业各行业生产工艺的不同以及各行业自动化控制的要求,我们专门开发研制出智能光电液位计,
其工作原理是:
本测量系统由测量系统和显示系统两部分组成,测量系统是物位变化与其对测量探极产生的电容变化之间
的关系,通过专用模式系统软件将检测到的电容变化经各种补偿后,输出与物位变化成正比的4~20mA模拟信号
及RS-485通讯接口。
显示系统部分我们结合传统的现场显示的翻板液位计的理念,将传统的两色磁翻板换成高亮度的光电柱,它
随着被测介质液面变化使的光电柱熄灭或发亮,其发光条码采用特亮绿光和红光显示,它以创新的技术理念、独
特的线路设计、专业的控制方法使之具有下列技术特点:
1. 具有全工况条件下的各种固料、液料的物位准确测量控制功能。
2. 能够对液相介质介电常数变化、汽相介质介电常数变化同时进行自动补偿。
3. 能够对测量系统的温度漂移进行自动补偿,全温度范围测量系统温漂不超过0.1Pf。
4. 模块化结构设计,连续测控技术,可同时输出4~20mA信号,四组独立开关输量,精确控制光电显示模块,白天黑夜都可远距离直观读出仓、罐内固料、液料高度。
5. 采用专利固料探头技术可测量控制各种固态料位,仓外直读料高。
6. 耐高温、高压、强腐蚀、抗冲击、摩擦、拉力强。
7. 高可靠、高精度、高稳定、长寿命。
8. 室内外、白天黑夜高亮度光电直观显示物位高度。
9. 对于流体不存在“假水位”输出。

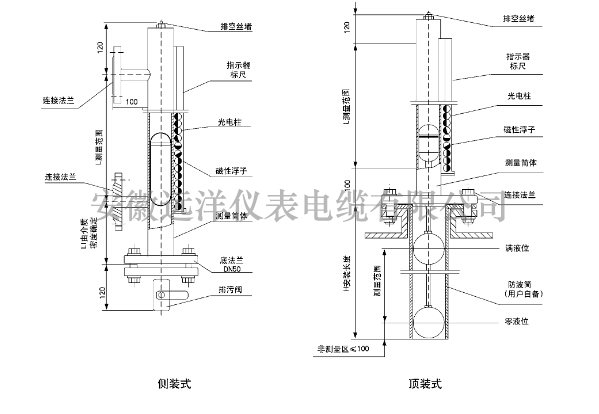

六、光电液位计外形结构

光电液位计外形结构
