安徽远洋 仪表电缆 报价厂家:高压电容器详细参数介绍 温度稳定性(-65C到125C) 高可靠性(证明Rel-testing) 100%检验(电容、电压、耗散因子和老化) 电容稳定性(温度、电压和频率) 低电感功能(EFI应用程序) 机械耐久性(军事冲击和振动环境) 高压电容器的术语表
远洋仪表电缆为大家带来“高压电容器”相关文章,公司为您提供“高压电容器”文中涉及的电缆技术参数资料。 安徽远洋仪表电缆报价厂家:高压电容器详细参数介绍

温度稳定性(-65°C到125°C)
高可靠性(证明Rel-testing)
100%检验(电容、电压、耗散因子和老化)
电容稳定性(温度、电压和频率)
低电感功能(EFI应用程序)
机械耐久性(军事冲击和振动环境)
高压电容器的术语表 条款:


云母: 无机硅酸盐H 2 KA1 3 (Si0 4 ) 3 自然 发生。 一个优秀的
绝缘子耐温度。 作为电容器的介质
在高电压绝缘,耐高温环境。

雷诺兹高压电容器 用云母纸 以可靠性为主要生产吗
考虑。 雷诺兹工程师已经开发和广泛的实现 可靠性试验项目由热固性环氧树脂浸渍云母组成 介质系统在一段时间内540000单位小时的操作。 (参考 可靠性数据的工厂)

雷诺兹高压电容器 是可用的 在各种各样的配置:

    原始的部分: 用于盆栽/嵌入式 上级总成。
    包装和结束上限: 为 独立应用程序不需要后续盆栽或埋置 流程。 包装材料是MylarA®或玻璃。
    玻璃纤维包裹Epoxy-filled建设: 提供了 的属性
    环氧型配置的不需要硬工具。
    低电感/高电流: 理想的 对爆炸箔发起者(EFI)。
    Micapacitors设计电感非常低(6 nh)和高电流(3 到10 kA)可以在任何上述配置。 类似的低 电感、大电流设计可用于BridgeWire爆炸 发起人(电子束焊)。



Micapacitors 规范

通用规范
电容:
10 AµF 20 pF
电压范围: (操作)
1000年到60000年。
温度范围: (操作)
-55 + 125摄氏度。
能量密度:
0.2到1.5焦耳每立方英寸。
(请咨询工厂申请详细信息)
注意: 执行两个小时老化
在每个电容器制造。

电容器的电压
一个直流电压,如下面列出的,应当申请一段时间的五秒钟 充电和放电电流限制在一个安培。
额定电压 测试电压
0到8.0千伏 200%
8.1到10.0千伏 175%
10.1到12.0千伏 150%
12.1到20.0千伏 140%
20.1到30.0千伏 130%
30.1千伏, 120%

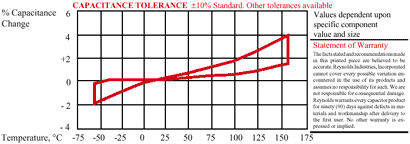

电容公差是正负10%

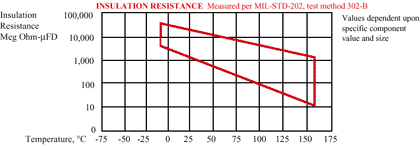

电容差值表1
电容差值表2
电容差值表3

高压电容器用云母纸

应用程序

环氧型 ca pacitors
环氧型组件可以配置在坚实的复杂形状 和越来越多的安排。 单位可以包含几个电压和容量 价值观和各种各样的终端。
这些配置提供独立的冲击、振动和环境 安全与可靠性。
环氧型电容器 目前合格的主要用于军事和商业项目。
Epoxy Molded Mica Capacitors
Mica Capacitors in Voltage Multipliers 云母纸 电容器 在电压倍增器
高压电容器 用于雷诺 云母 钳子 电压 乘数。 这些单元输出电压160 kVDC不等。
云母 使用 在一个大范围的军事和商业应用。
典型的应用程序:CRT阳极为机载efi和集中供应 (电子飞行仪表系统),x光设备和低功耗 (迷你)行波管的。
云母纸 电容器 各种
显示是 各种配置:环氧型、玻璃纤维包裹 与环氧树脂填充、包装和结束了。 也显示电容器 附加 低电感条线使用EFI和电子束焊发起者和 ESA&F系统。
Various configurations of Mica Capacitors




特殊订单和云母纸高压电容器
让我们设计一个高压云母电容器您的需求 通过电子邮件或传真。 只是
为我们提供一些关键的东西,比如操作电压和温度 和两个

只有较好的 云母 使用纸 在雷诺的生产 云母 纸电容器。 材料有一卷指定的宽度和厚度 在使用前经过彻底的检查。 精密卷绕 机器用于风 云母 材料 到一个自定义计算机生成配置。

生的云母纸电容器在卷绕过程中,标签被插入作为终止 点。 伤口部分然后在特殊环氧和浸渍 压到一个特定的密度。 然后治愈的部分压力 并在烤箱后治愈。
广泛的测试后,单位可以组装成下一个 更高的组装由客户或在雷诺兹圣玛丽亚设施。
包装&结束了  电容器
原始的 电容器 被包装在
MylarA®或玻璃,导致电线
附加,满是环氧树脂。 这些单位是一个独立的 配置,不需要后续的盆栽或嵌入过程。


标准 高电压与云母电容器

所有标准电容器满足规范和测试的要求 上显示
电容器 规范 图表。 交付:3天~3周。
零件号 电压
(KVDC)
nF(帽)。 长度 宽度 厚度
M103A252A000 2.5 10 1.31/33.3 0.73/18.5 0.13/3.3 pdf
数据
M253A252A000 2.5 25 1.56/39.6 0.83/21.1 0.18/4.6
M503A252A000 2.5 50 1.94/49.3 1.15/29.2 0.184/4.7
M104A252A000 2.5 100年 2.19/55.6 1.36/34.5 0.24/6.1
M254A252A000 2.5 250年 2.81/71.4 1.79/45.5 0.30/7.6

M502A502A002 5 5 1.44/36.6 0.82/20.8 0.17/4.3 pdf
数据
M103A502A000 5 10 1.69/42.9 0.97/24.6 0.20/5.1
M253A502A000 5 25 2.19/55.6 1.32/33.5 0.22/5.6
M503A502A003 5 50 2.56/65.0 1.62/41.1 0.26/6.6
M104A502A004 5 100 3.06/77.7 2.01/51.1 0.31/7.9

M252A752A000 7.5 2.5 1.56/39.6 0.84/21.3 0.19/4.8 pdf
数据
M502A752A000 7.5 5 1.81/46.0 1.08/27.4 0.20/5.1
M103A752A000 7.5 10 2.19/55.6 1.32/33.5 0.22/5.6
M253A752A000 7.5 25 2.69/68.3 1.75/44.5 0.28/7.1
M503A752A002 7.5 50 3.19/81.0 2.16/54.9 0.33/8.4

M102A103A000 10 1 1.56/39.6 0.90/22.9 0.19/4.8 pdf
数据
M252A103A000 10 2.5 1.94/49.3 1.18/30.0 0.20/5.1
M502A103A001 10 5 2.19/55.6 1.35/34.3 0.23/5.8
M103A103A000 10 10 2.69/68.3 1.69/42.9 0.25/6.4
M253A103A000 10 25 3.19/81.0 2.08/52.8 0.34/8.6
M503A103A003 10 50 3.81/96.8 2.60/66.0 0.40/10.2

M102A133A000 12.5 1 1.94/49.3 1.08/27.4 0.20/5.1 pdf
数据
M252A133A000 12.5 2.5 2.19/55.6 1.36/34.5 0.24/6.1
M502A133A001 12.5 5 2.56/65.0 1.62/41.1 0.28/7.1
M103A133A001 12.5 10 3.12/79.2 2.06/52.3 0.27/6.9
M103A133A001 12.5 25 3.94/100 2.72/69.1 0.35/8.9
M503A133A001 12.5 50 4.69/119 3.26/82.8 0.41/10.4

M102A153A001 15 1 2.19/55.6 1.31/33.3 0.21/5.3 PDF
DATA
M252A153A000 15 2.5 2.56/65.0 1.59/40.4 0.25/6.4
M502A153A000 15 5 2.81/71.4 1.81/46.0 0.31/7.9
M103A153A001 15 10 3.31/84.1 2.18/55.4 0.34/8.6
M253A153A003 15 25 4.44/113 3.10/78.7 0.38/9.7

M102A203A001 20 1 2.57/65.3 1.58/40.1 0.25/6.4 pdf
数据
M252A203A000 20 2.5 2.82/71.6 1.78/45.2 0.25/6.4
M502A203A000 20 5 3.44/87.4 2.24/56.9 0.34/8.6
M103A203A000 20 10 4.19/106 2.58/65.5 0.42/10.7
M253A203A000 20 25 5.32/135 3.77/95.8 0.58/14.7

M501A253A000 25 0.5 2.69/68.3 1.65/41.9 0.27/6.9 pdf
数据
M102A253A002 25 1 2.82/71.6 1.84/46.7 0.31/7.9
M252A253A000 25 2.5 3.32/84.3 2.26/57.4 0.36/9.1
M502A253A001 25 5 3.82/97.0 2.68/68.1 0.41/10.4
M103A253A001 25 10 4.69/119 3.30/83.8 0.46/11.7

M501A303A000 30 0.5 3.19/81.0 2.09/53.1 0.33/8.4 pdf
数据
M102A303A001 30 1 3.57/90.7 2.46/62.5 0.35/8.9
M252A303A000 30 2.5 4.32/110 3.06/77.7 0.39/9.9
M502A303A000 30 5 4.69/119 3.42/86.9 0.68/17.3
